Transmission sur fibre optique
Les différents types de fibre
Multi ou Mono ?
Il existe 2 grands types de fibres:
- Multimode : dans lequel il existe différents modes de propagation de la lumière au sein du coeur de la fibre.
- Monomode : dans lequel il existe un seul mode de propagation de la lumière, le mode en ligne droite.
En fonction du type de la fibre, nous allons voir que les caractéristiques de celle-ci (atténuation, bande passante, portée...) évoluent.

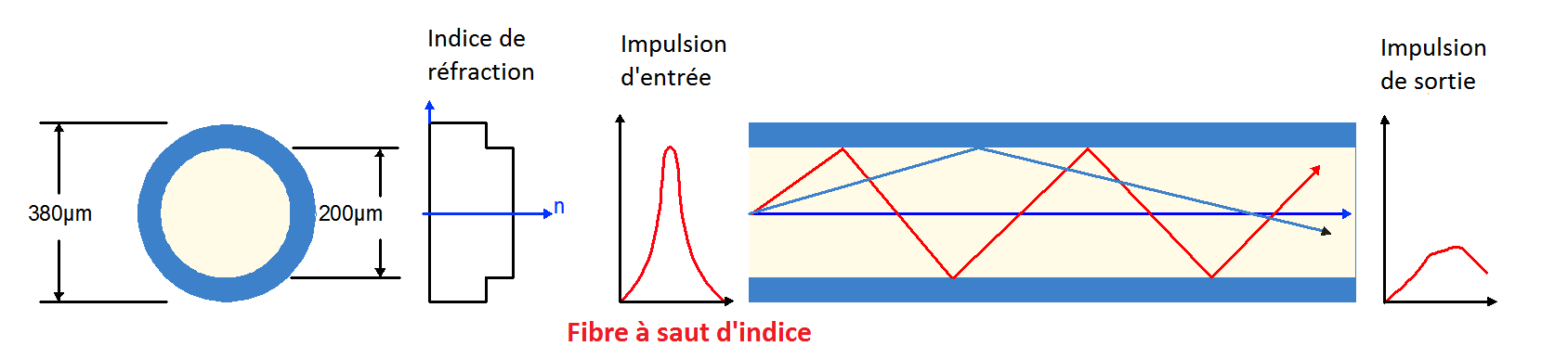

Multimode à saut d'indice
La fibre multimode à saut d'indice est la fibre la plus ordinaire. C'est ce type de fibre qui est utilisé dans les réseaux locaux de type LAN.
Etant donné que la fibre à saut d'indice est multimode, il existe plusieurs modes de propagation de la lumière au sein de son coeur de silice.
Il existe dans cette fibre une très grande variation entre l'indice de réfraction du coeur et de la gaine optique.
C'est pour cela que les rayons lumineux se propagent par réflexion totale interne en "dent de scie".
La fibre à saut d'indice possède un coeur très large.
L'atténuation sur ce type de fibre est très importante comme on peut le voir sur la différence des impulsions d'entrée et de sortie.
Portée maximale: environ 2 Km
Affaiblissement: 10 dB/Km

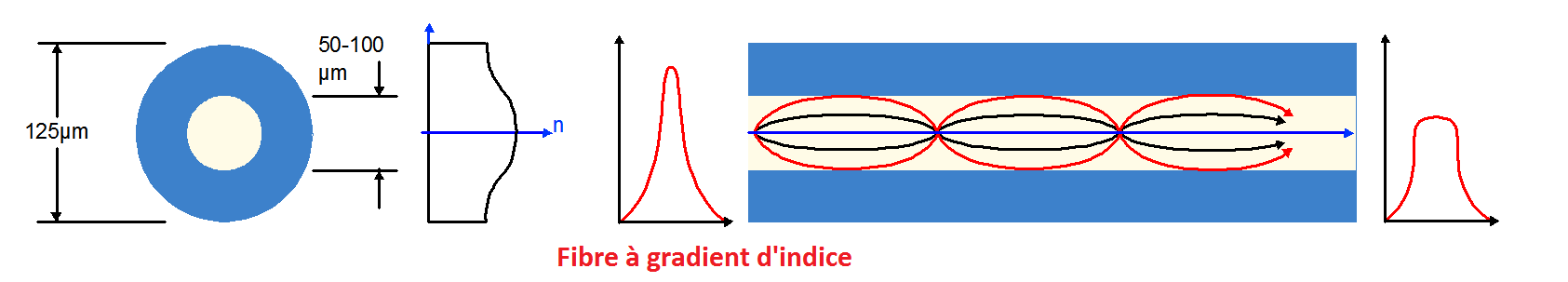

Multimode à gradient d'indice
La fibre multimode à gradient d'indice est elle aussi utilisée dans les réseaux locaux. C'est une fibre multimode, donc plusieurs modes de propagation coexistent.
A la différence de la fibre à saut d'indice, il n'y a pas de grande différence d'indice de réfraction entre coeur et gaine.
Cependant, le coeur des fibres à gradient d'indice est constitué de plusieurs couches de matière ayant un indice de réfraction de plus en plus élevé.
Ces différentes couches de silice de densités multiples influent sur la direction des rayons lumineux, qui ont une forme elliptique.
La fibre à gradient d'indice possède un coeur de taille intermédiaire.
L'atténuation sur ce type de fibre est moins importante que sur les fibres à saut d'indice.
Portée maximale: environ 2 Km
Affaiblissement: 10 dB/Km

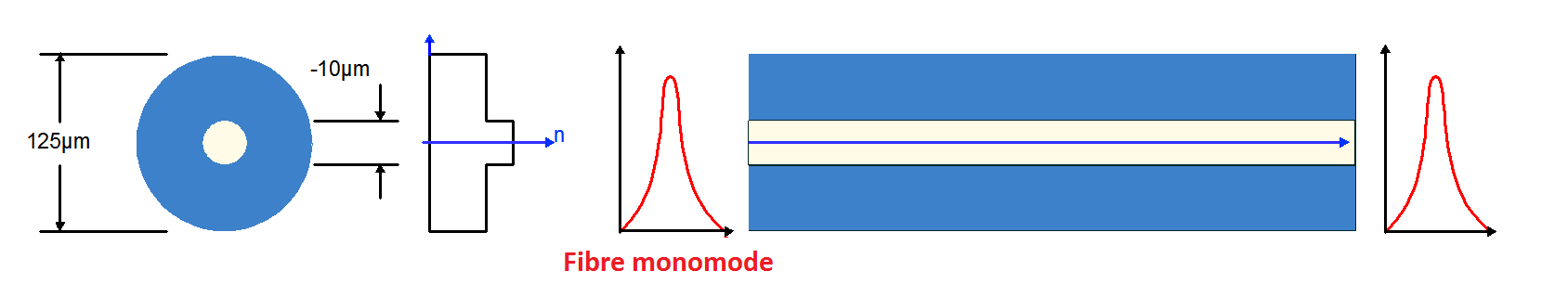

Monomode
La fibre monomode est la meilleure fibre existante à l'heure actuelle. C'est ce type de fibre qui est utilisé dans les coeurs de réseaux mondiaux.
Un seul mode de propagation de la lumière existe : c'est le mode en ligne droite.
La fibre monomode possède un coeur très fin, de la taille d'un cheveux !
L'atténuation sur ce type de fibre est quasi nulle, c'est ce qui en fait sa force.
Portée maximale: environ 100 Km
Affaiblissement: 0,5 dB/Km
