Transmission sur fibre optique
Multiplexage
Interêt du multiplexage
La notion de multiplexage s'explique par le fait de vouloir toujours transmettre plus d'information sur une fibre optique.
Le principe général est simple à comprendre : il consiste en fait à faire passer plusieurs informations sur un seul support de transmission.
A l'aide de ce principe simple, de larges économies sont possibles grâce à la réduction des coûts d'installation et/ou d'exploitation. (moins de câbles pour faire passer la même quantité d'information).
Plusieurs types de multiplexage sont possibles, nous verrons dans cette partie le multiplexage en temps d'une part, et le multiplexage en fréquence d'autre part.
Le multiplexage en temps (TDM)
Le TDM (Time Division Multiplexing) consiste à découper la bande passante de la fibre optique en unités de temps, que vont se partager les différentes communications.
Cela permet donc à un émetteur de transmettre plusieurs canaux numériques élémentaires à faible débit sur un même support de communication à plus haut débit.
Les informations importantes à retenir :
- Répartition du temps d'utilisation entre les communications
- Chaque signal est commuté à tour de rôle à grande fréquence

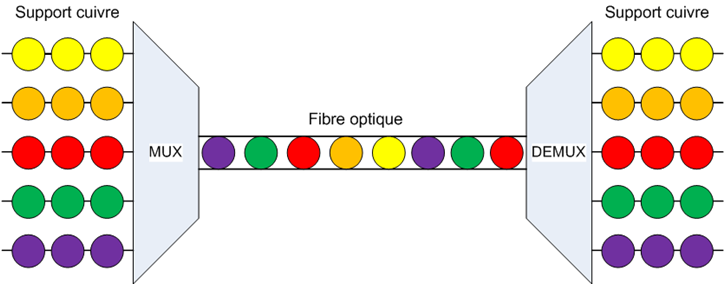

Voici un schéma permettant d'illustrer le découpage en temps entre les différentes connexions :
Le multiplexage en longueur d'onde (WDM)
Le WDM (Wavelength Division Multiplexing) consiste à mélanger plusieurs signaux optiques sur une même fibre optique afin de multiplier la bande passante de celle-ci.
Les signaux sont portés par des longueurs d'ondes différentes, et espacées assez largement afin de ne pas interférer les unes avec les autres.
Ce procédé nécessite l'utilisation de matériel spécifique, en entrée : un multiplexeur; et en sortie : un démultiplexeur.
Les informations importantes à retenir :
- Allouer des fractions de la bande passante à chaque communication
- Répartir les signaux dans un espace de fréquences (longueur d'onde)

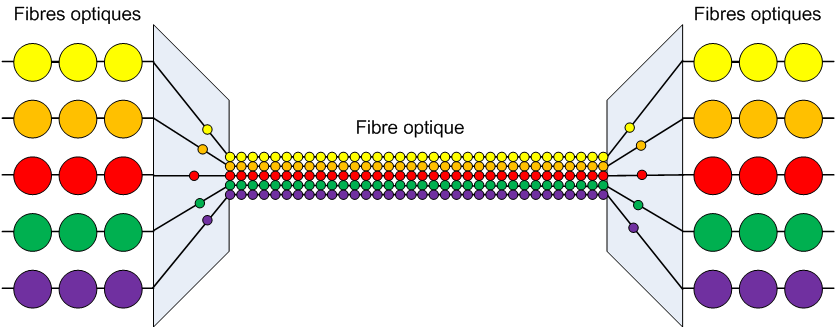

Voici un schéma permettant d'illustrer le découpage en longueur d'onde entre les différentes connexions :
Différents types de WDM existent : Coarse-WDM, Dense-WDM, Ultra-Dense-WDM...
La différence entre les modes réside principalement dans l'espacement des canaux optiques utilisés.
Voici un tableau détaillant les caractéristiques des modes WDM les plus répandus :
| Coarse-WDM | Dense-WDM | Ultra-Dense-WDM | |
|---|---|---|---|
| Nombre de longueur d'onde | Jusqu'à 16 | 8 à 128 | > 400 |
| Espacement des canaux | 20nm à 25nm | 0.4nm à 1.6nm | 0.08nm |
| Fenêtre spectrale | ~ 1260nm - 1620nm | ~ 1500nm - 1600nm | ~ 1500nm - 1600nm |
| Débit par longueur d'onde | 1,25 - 2,5 Gbit/s | 10Gbit/s - 40Gbit/s | > 40Gbit/s |
