Transmission sur fibre optique

Les équipements des réseaux optiques

Les composants des réseaux optiques se décomposent en 2 catégories: actif et passif.
Voici quelques exemples de ces composants :

Composants actifs
- Amplificateurs :

  Ils amplifient les signaux optiques sans les transformer en électricité.

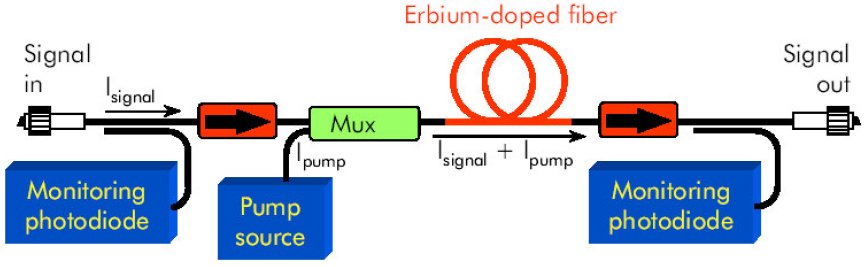

  Ex: Amplificateur à fibre dopée Erbium (EDFA).
- Modulateur :

  Ils permettent la modulation externe de sources lumineuses continues.
- Filtres :

  Ils sélectionnent une longueur d'onde déterminée sur une bande de longueur d'onde.

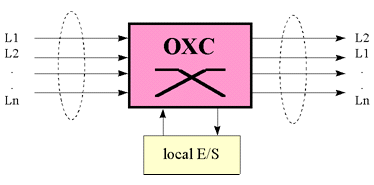

- Commutateurs :

  Ils commutent des signaux optiques à très haut débit.

Composants passifs

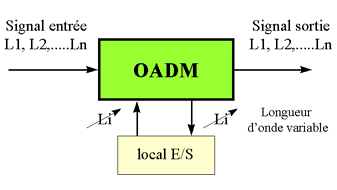

Extracteur/Isolateur de longueur d'onde (Add/Drop) :

Extraire ou insérer une longueur d'onde spécifique à l'aide d'un OADM ou d'un réseau de Bragg.
Coupleurs :

Distribuer le signal optique re�u sur plusieurs fibres.
C'est une sorte d'embranchement multi-fibre qui peut concentrer ou diviser la puissance lumineuse.

Connecteurs :

Assurer le branchement final des fibres sur les équipements.

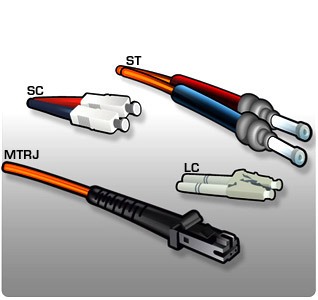

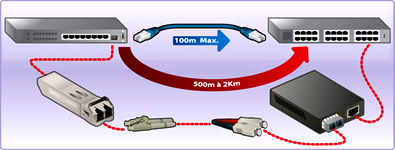

Connecteur de type coaxial	Connecteurs utilisé dans les LAN	Schéma réseau LAN global

Les pertes typiques insérées par les connecteurs sont de l'ordre de 0,4 dB.

Multiplexeur WDM :

Multiplexer plusieurs longueurs d'onde sur une même fibre optique.
Atténuateur optique :

Niveler les lignes de transmission optiques. Empêcher que trop de lumière arrive sur les photodiodes.
