SONET - SDH
La protection des réseaux SONET - SDH
Les différents types de protection
Pour assurer la meilleure disponibilité sur un réseau SONET - SDH, il existe différents types de protections.

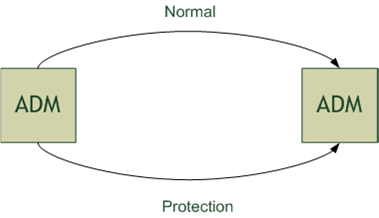

- Protection de type 1+1 : Une fibre pour le trafic "normal", une fibre de "protection".

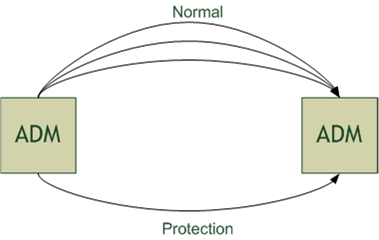

- Protection de type 1:N : N fibre pour le trafic "normal", une fibre de "protection".

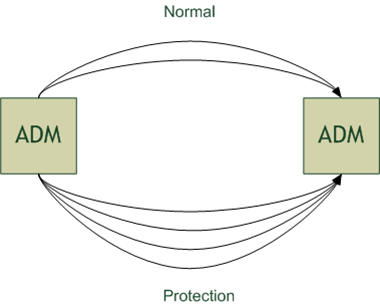

- Protection de type N:M : N fibre pour le trafic "normal", M fibre de "protection".
Anneaux auto-cicatrisants
Ce sont ces mécanismes d'auto-cicatrisation qui permettent d'obtenir un très haut niveau de disponibilité. Ils sont divisisés en deux catégories :
- Anneaux unidirectionnels
- Dans ce type d'anneau (1 fibre), la réception et l'émission s'effectuent dans le même sens sur la fibre active.
- La fibre de protection peut être utilisée pour :
- Acheminer le trafic non prioritaire
- Dupliquer le trafic
- Anneaux bidirectionnels
- 2 fibres : Dans ce type de configuration, l'émission et la réception s'effectue en sens opposé, on utilise alors deux fibres de la paire. La moitié de la bande passante est reservée pour rerouter le trafic en cas de défaillance.
- 4 fibres : La configuration est la même que sur 2 fibres sauf que l'on ne reserve plus de bande passante pour les défaillances, on utilise deux fibres supplémentaires dont on dispose en cas de problèmes.
Type de protection
Il existe également deux types de protections sur ces configurations en anneaux (unidirectionnel et bidirectionnel)
- La protection de conduit, qui consiste à dupliquer simultanément le trafic sur deux fibres, puis à sélectionner le signal dont la qualité est la meilleure lors de la réception.
- La protection de section de multiplexage : Cette protection est basé sur la détection de défaut entre deux noeuds du réseau. Si c'est le cas, le signal est complétement rerouté.
Auteur
François JANNIN - Promotion IR 2010
