SONET - SDH
Le multiplexage bas débit
Présentation
Les débits importants proposés par les protocoles SONET et SDH sont atteignables grâce à des multiplexages temporels successifs. Ils sont divisés en deux niveaux :
- Le multiplexage de niveau inférieur : Celui ci correspond aux opérations de multiplexage effectuées avant l'entrée à proprement parlé des trames sur le réseau SONET - SDH.
- Le multiplexage de niveau supérieur : Qui correspond aux opérations de multiplexage effectuées après l'entrée des trames sur le réseau SONET - SDH.
Multiplexage de niveau inférieur : Le conteneur
La première étape, qui semble la plus logique, lors de la réception de contenus divers et variés est d'envelopper ces contenus dans une enveloppe numérique, nommée : Conteneur. En effet les différents contenus proviennent d'affluents variés, à des débits eux aussi variés. Ces données arrivées en 125u seconde seront donc encapsulées dans une enveloppe. Celle-ci contiendra différentes informations telle que :
- Le type de données transportées :
- Flux plésichrone (PDH)
- Cellules ATM
- Trames GFP, HDLC
- Un drapeau de début et fin : les données arrivent à des débits variés, il faut donc pouvoir repérer leur positions dans un conteneur ( Les données suivant leur taille peuvent être à cheval sur plusieurs conteneurs ).
| Niveau "i" | Débit (Mbits/s) |
|---|---|
| 12 | 2 |
| 3 | 34 |
| 4 | 140 |
Ci dessous, un schéma représentant un contenu et son enveloppe :
Puis la première étape de construction de l'arbre de multiplexage SONET - SDH :
Multiplexage de niveau inférieur : Le conteneur virtuel
Le conteneur précédement crée, va maintenant devenir un conteneur virtuel. Pour l'obtenir, il faut ajouter un sur-dé de conduit ou POH (Path Over Head). Le schéma ci-dessous représente un conteneur, devenu conteneur virtuel :
Il existe deux types de conteneur virtuel :
- Les conteneurs virtuels d'ordre 4, qui seront transportés sur le réseau SONET - SDH.
- Les conteneurs virtuels d'ordre 2 et 3 qui seront multiplexés pour obtenir un conteneur virtuel d'ordre 4 qui sera transportable.

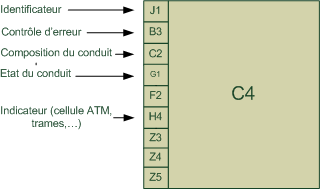

Le POH qui est ajouté (9 octets) au conteneur pour obtenir un conteneur virtuel est composé de la facon suivante :

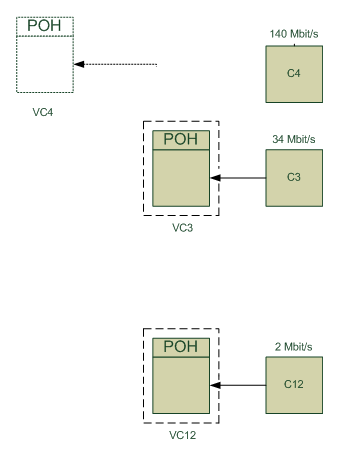

L'arbre de multiplexage SDH, va se compléter pour devenir :
Multiplexage de niveau inférieur : TU (Tributary Unit) et TUG (Tributary Unit Group)

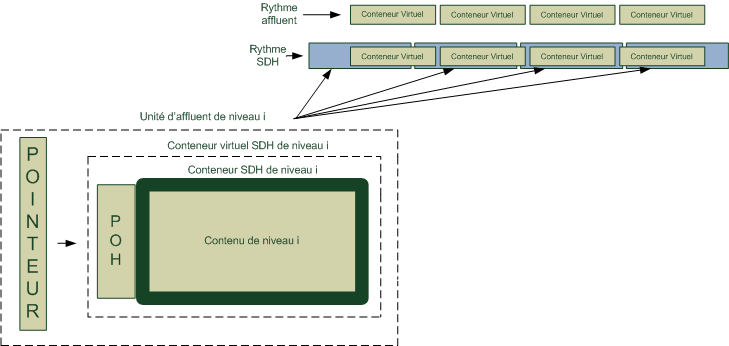

Une Tributary Unit est simplement composée d'un conteneur virtuel d'ordre inférieur d'ordre 2 ou 3 et d'un pointeur qui va permettre de le positionner dans une trame SONET - SDH. Ce principe est illustré sur le schéma ci dessous :

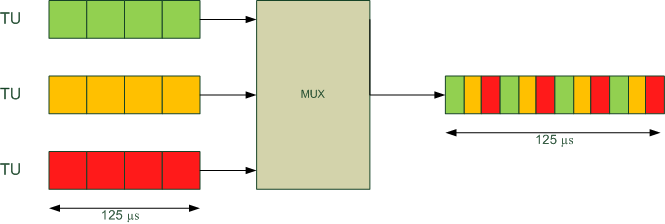

A partir d'un Tributary Unit, il va être possible de former un Tributary Unit Group, par multiplexage temporel. Le schéma ci-dessous illustre le passage de Tributary Unit à Tributary Unit Group.

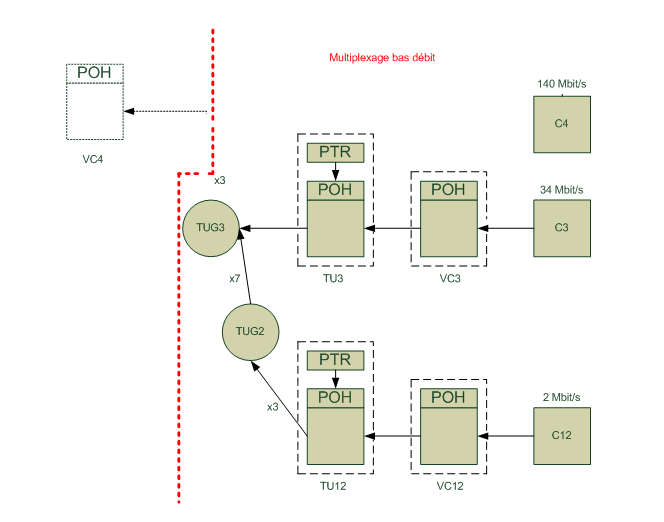

Ce multiplexage ce fait suivant des règles précises :
- Trois Tributary Unit d'ordre 12 multiplexés forme un Tributary Unit Group d'ordre 2
- Sept Tributary Unit Group d'ordre 2 multiplexés forme un Tributary Unit Group d'ordre 3
- Trois Tributary Unit Group d'ordre 3 multiplexés forme un conteneur virtuel d'ordre 4 ( unité de base du réseau SONET - SDH )
Auteur
François JANNIN - Promotion IR 2010
