SONET - SDH
Les débits SDH
La hiérarchie de débit SONET - SDH
Les protocoles SONET et SDH reposent tous les deux sur le même principe. Nous allons à présent nous intéresser à la hiérarchie de débit de chacun de ces deux protocoles, et constater; qu'elles sont très proches.
-
Pour le protocole SONET, chaque niveau de débit possède un équivalent de "niveau n"
- Optical Container de niveau n (OC-n) pour les signaux optiques
- Synchronous Transport Signal de niveau n (STS-n) pour les signaux électriques.
-
Tout comme le protocole SONET, le protocole SDH propose des niveaux de débit de "niveau n"
- Synchronous Transport Module (STM-n)
| Débit (Mbit/s) | Désignation SONET (OC / STS) | Désignation SDH (STM) | Médium |
|---|---|---|---|
| 51,84 | STS-1 / OC-1 | coaxial | |
| 155,52 | STS-3 / OC-3 | STM-1 | optique |
| 466,56 | STS-9 / OC-9 | optique | |
| 622 | STS-12 / OC-12 | STM-4 | optique |
| 1244,16 | STS-24 / OC-24 | optique | |
| 2488,32 | STS-48 / OC-48 | STM-16 | optique |
| 4973,54 | STS-96 / OC-96 | optique | |
| 9953,28 | STS-192 / OC-192 | STM-64 | optique |
| 39813,12 | STS-768 / OC-768 | STM-256 | optique |
Vers des débits toujours plus élevé

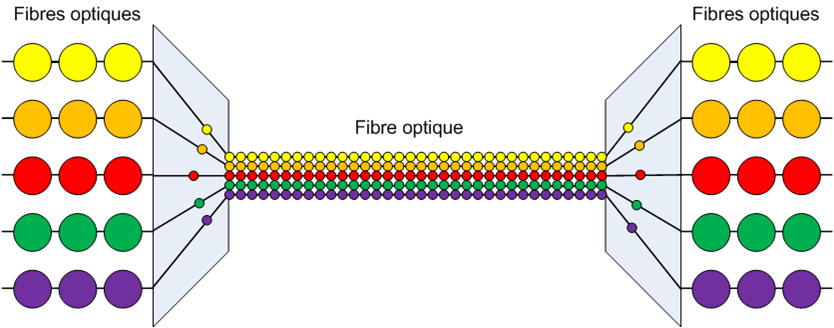

Le tableau précédent montre que les débits disponibles évoluent de 51,84 Mbit/s à 39813 Mbit/s. Toutefois, il est possible, d'obtenir des liaisons à des débits largement supérieurs, en utilisant une technique de multiplexage telle que WDM. Le schéma ci-dessous illustre ce principe :
Il est ainsi possible, en multiplexant plusieurs signaux SDH d'obtenir des liaisons à très haut débit.
- La liaison Appolo : 80 signaux à STM-64 -> liaison à 800 Gbit/s
Auteur
François JANNIN - Promotion IR 2010
