Introduction au Cisco Call Manager 4.2

Les routages d'appels

Dans le langage Cisco, le "Route Plan" décrit globalement les acheminements (ou routage) de communication. Le Route Plan représente l'ensemble des entités que nous allons décrire ci-dessous, allant de la composition d'un numéro jusqu'au Réseau Téléphonique Commuté Public (RTCP).

Route Group

Un "Route Group" permet de choisir les différentes gateways sur lesquelles l'appel sera acheminé. Il permet aussi de donner une priorité sur chaque gateway par ordre de préférence.

Route List

Une "Route List" regroupe un ensemble de Route Group, afin de donner un ordre de priorité à ces différents Route Group en fonction de l'acheminement d'un appel.

Route Pattern

Une "Route Pattern" est un numéro ou un ensemble de numéros, généralement sous forme d'une expression régulière, que l'on assigne à une Route List. De cette manière, lors de la composition d'un numéro, lorsqu'il est "matché" par une expression régulière, il connaît l'acheminement que doit avoir cet appel.

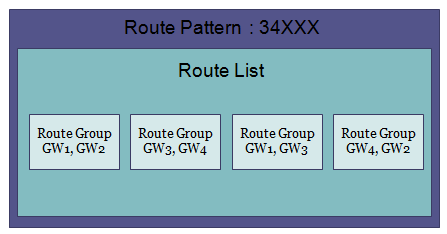

Schéma global des différentes entités

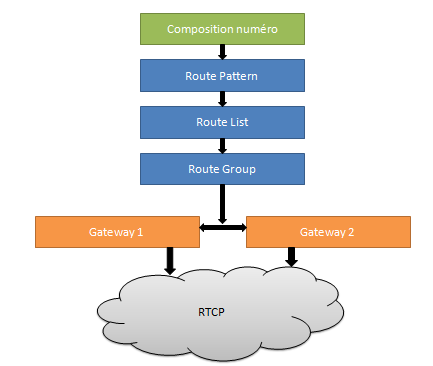

Synoptique d'une composition de numéro et de son acheminement
