Diameter

Diameter dans les réseaux 4G

Architecture LTE

Les réseaux LTE (Long Term Evolution) plus communément appelés réseaux 4G sont actuellement en train de succéder aux réseaux 3G. Ils sont plus performants et offrent davantage de services que leurs prédecesseurs. Ainsi, on retiendra :

• L'augmentation des débits, soit jusqu'à 300Mbps en débit descendant et 75 Mbps en débit montant


• L'apparition de VoIP sur les réseaux mobiles. En effet, LTE est un réseau full IP


• L'interopérabilité avec les réseaux mobiles existants


• L'utilisation de protocoles évolutifs tels que Diameter pour faciliter

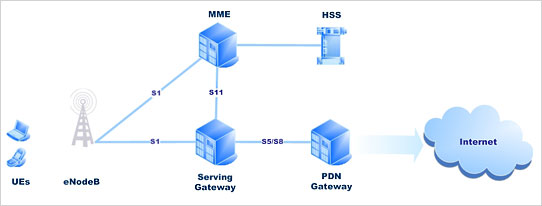

Les principaux équipements de l'architecture LTE sont les suivants :

© Rancore Technologies


  User Equipement (UE)

Il s'agit de l'équipement terminal (laptop, smartphone...) utilisé par les usagers du réseau.

  eNodeB

Il s'agit des antennes relais, reliées au coeur de réseau.

  Mobility Manager Entity (MME)

Le rôle de cet équipement est de savoir où se trouve un UE, et de savoir son état (au repos, connecté...). Il est aussi responsable de l'authentification et de l'activation/désactivation des UE.

  Serving Gateway (SGW)

C'est le point d'encrage de la mobilité inter eNodeB mais aussi entre les différentes technologies (2G, 3G).

  Packet Data Network Gateway (PGW)

Passerelles vers les réseaux externes à l'opérateur.

  Home Subscriber Server (HSS)

Base de données contenant les informations sur les abonnés et leur forfait.

Utilisation de Diameter

Diameter est utilisé pour les échanges entre le MME et le HSS. L'application correspondante est définie dans une spécification 3GPP (129 272) L'utilisation de Diameter simplifie la complexité du HSS. En effet, il n'a qu'à prendre en compte les requêtes du MME et y répondre.

Parmi les informations échangées, on trouve :

• Le profil des abonnés


• Leur identité réelle


• Des attributs relatifs à la taxation pour les abonnements prépayés
