Couches et protocoles IP

L'objectif de ce td est de comprendre les protocoles IP mis en jeu lors d'une communication IP

Exercice 1 - Acheminement de datagramme IP sur Ethernet

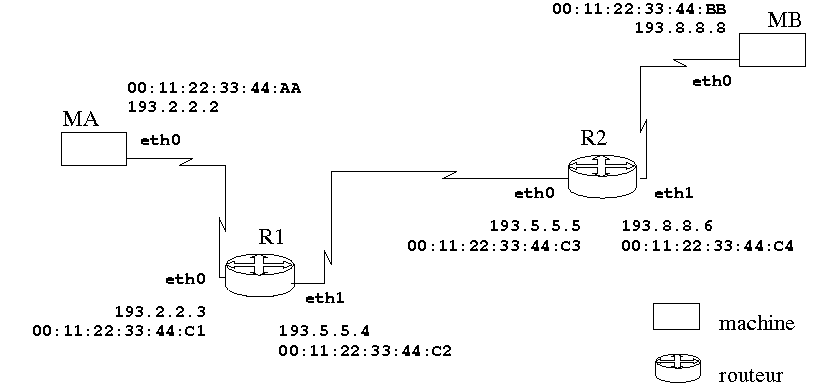

Soit le réseau, représenté par la figure suivante, où la machine MA souhaite envoyer un datagramme IP à la machine MB. Les deux machines n'étant pas sur le même sous-réseau, le datagramme va donc être routé via les deux routeurs R1 et R2.

Ce réseau Internet est composé de trois réseaux physiques Ethernet dont les adresses Internet, de classe C et de masque 255.255.255.0, sont 193.2.2.0, 193.5.5.0 et 193.8.8.0.

Donnez le format du datagramme IP (supposé prêt à être envoyé) préparé sur MA, en précisant les adresses qui apparaissent dans l'en-tête.
Donnez les tables de routage initiales les plus simples (minimales), sur chaque machine (MA, R1, R2 et MB), permettant l'acheminement du datagramme de MA vers MB.
Donnez les étapes successives nécessaires à cet acheminement, en précisant les adresses utilisées dans les en-têtes des trames Ethernet envoyées, ainsi que les requêtes ARP nécessairement effectuées.
Quel est l'état des tables ARP sur chaque machine une fois que MB a reçu le datagramme (on suppose que ces tables étaient vierges au départ)?
Dans l'état actuel, l'envoi d'un message de MB vers MA est-il possible?
